船用鑄鋼法蘭閘閥
英文名稱;Flange Gate Valve的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式。本類閥門在管道中一般應當水平安裝。 閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 （ 亦叫明桿閘閥）。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。 有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
英文名稱;Flange Gate Valve的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式。本類閥門在管道中一般應當水平安裝。 閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 （ 亦叫明桿閘閥）。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。 有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
法蘭閘閥標準
國標法蘭英文（National standardflange）是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》的規定生產的法蘭片。 國標法蘭標準由中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會于2011-01-10聯合發布，從2011-10-01起實施的推薦性標準。 GB/T 9112~9124-2010一共包括了以下13項標準： 代替了國標GB/T9112-2000;GB/T10745-1989標準 GB/T 9112-2010 鋼制管法蘭 類型與參數 GB/T 9113-2010 整體鋼制管法蘭 GB/T 9114-2010 帶頸螺紋鋼制管法蘭 GB/T 9115-2010 對焊鋼制管法蘭 GB/T 9116-2010 帶頸平焊鋼制管法蘭 GB/T 9117-2010 帶頸承插焊鋼制管法蘭 GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭 GB/T 9119-2010 板式平焊鋼制管法蘭 GB/T 9120-2010 對焊環板式松套鋼制管法蘭 GB/T 9121-2010 平焊環板式松套鋼制管法蘭 GB/T 9122-2010 翻邊環板式松套鋼制管法蘭 GB/T 9123-2010 鋼制管法蘭蓋 GB/T 9124-2010 鋼制管法蘭 技術條件 本標準規定的壓力標記分為PN標記和Class標記。 PN標記有12個壓力等級 分別為：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400 Class標記有6個壓力等級 分別為：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500 國標法蘭的另一層意思為：按照國家標準要求的尺寸、公差范圍等生產的法蘭盤，區別于不按標準尺寸生產的法蘭片也稱二標法蘭(有人叫非標法蘭是不正確的)，通常一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的，還有用廢舊鋼材或邊角料鋼材加工法蘭，通常這種鋼材是化學成分和力學性能不達標的廢料，更有甚者用黑鋼廠私煉鋼生產法蘭，這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能和焊接性能，使用時有可能無法和鋼管焊接，或者鋼材本身有裂縫、氣孔等焊接上去后也會漏水。所以購買法蘭盤時盡量選用國標法蘭。如果資金有限選擇二標法蘭的情況下一定要仔細觀察并測量法蘭尺寸以免上當。船用鑄鋼法蘭閘閥注意事項

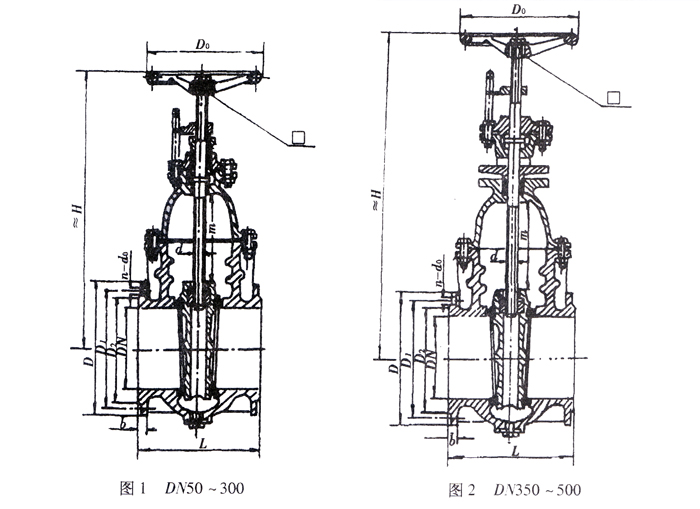

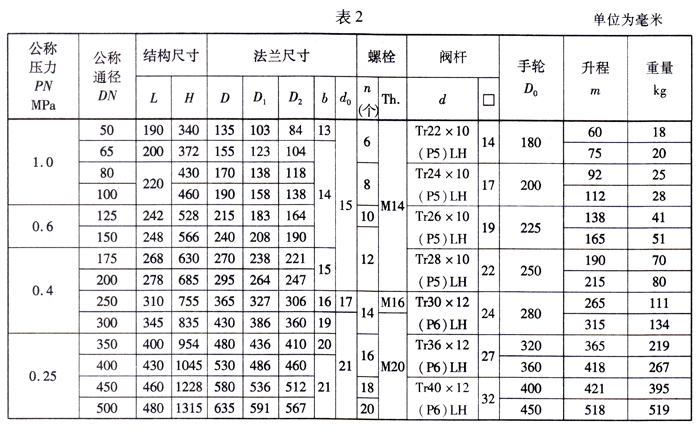

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。 帶傳動機構的閘閥，按產品使用說明書的規定安裝。 如果閥門經常開關使用 , 每月至少潤滑一次。 結構特點： 長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，本企業引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。船用鑄鋼法蘭閘閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用鑄鋼法蘭閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
· 電話：18717746989
· 郵箱：sales@shczvalve.com
承質訂貨須知：
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會為您審核與分析。我們可以為您提供解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域，為您提供船用閥門知識、服務、技術顧問。
