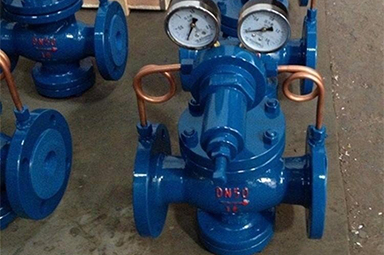

氧氣減壓閥YK43F
欄目：業界資訊 發布時間：2021-09-30
氧氣減壓閥,YK43F氧氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適用工況的要求。

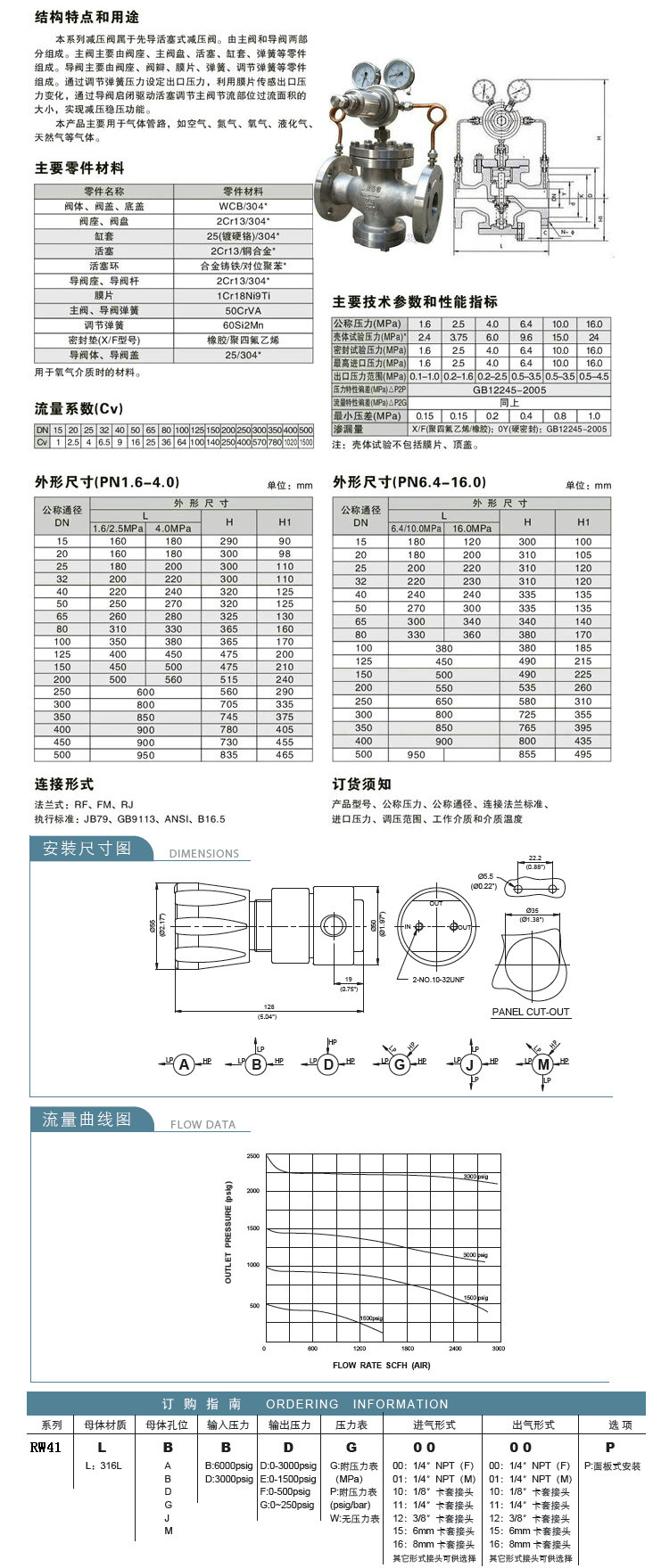

氧氣減壓閥工作原理說明書
氧氣減壓閥,YK43F氧氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適用工況的要求。主閥與導閥是關閉的，使用時，順時針?lè)较蛐D(zhuǎn)調節螺栓，頂開導閥瓣，介質由“a”道通入導閥腔進入“S”道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由“B”道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
氧氣減壓閥,YK43F氧氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適用工況的要求。主閥與導閥是關閉的，使用時，順時針?lè)较蛐D(zhuǎn)調節螺栓，頂開導閥瓣，介質由“a”道通入導閥腔進入“S”道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由“B”道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
氧氣減壓閥工作原理說明書
| 產品名稱： | 氧氣減壓閥 |
|
YK43F |
|
|
手動/自動 |
|
法蘭,螺紋,焊接,卡套 |
|
|
先導活塞式 |
|
PTFE,金屬密封 |
|
|
1.6MPa-32MPa |
|
DN6-600 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

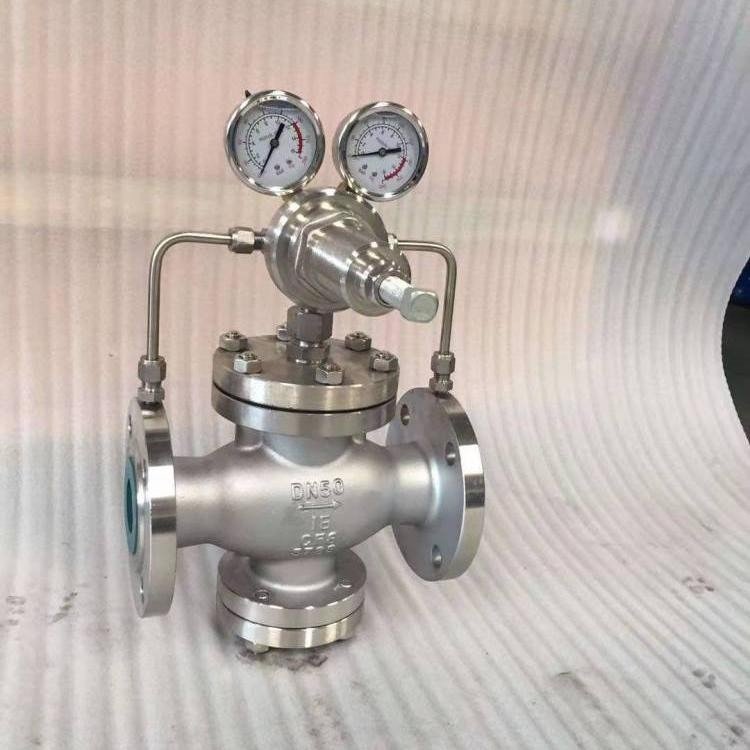

氧氣減壓閥YK43F實物圖
氧氣減壓閥YK43F概述
本產品主要用于氣體管路，如氧氣、煤氣、空氣、氮?dú)狻錃?、液化氣、天然氣等氣體。
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
氧氣減壓閥YK43F性能范圍
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 其他標準 | 其他非標定制 | |||||
減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
氧氣減壓閥,YK43F氧氣減壓閥材料表
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB/或不銹鋼 |
| 閥座閥盤 | 2Cr13/或不銹鋼 |
| 缸套 | 2Cr13/銅合金/或不銹鋼 |
| 活塞 | 合金鑄鐵/或不銹鋼 |
| 導閥座導閥桿 | 2Cr13/或不銹鋼 |
| 主閥彈簧 | 1Cr18Ni9Ti/或不銹鋼 |
| 導閥主彈簧 | 50CrVA/或不銹鋼 |
| 調節彈簧 | 60Si12Mn/或不銹鋼 |
氧氣減壓閥,YK43F氧氣減壓閥尺寸結構圖:
