D373H-16C高溫蝶閥

產品名稱：高溫蝶閥
產品型號：D373H
公稱通徑：DN50～DN1000
公稱壓力：1.0Mpa～4.0MPa
上海承質閥門制造有限公司是生產D373H-16C高溫蝶閥廠家，可提供各種蝶閥規格型號,圖片,價格,尺寸,圖紙。
產品咨詢熱線：18717746989

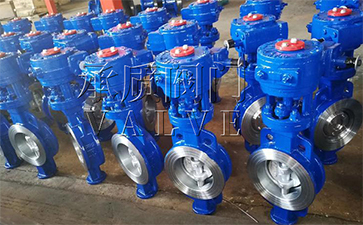

D373H-16C高溫蝶閥1

D373H高溫蝶閥

      D373H高溫蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。


產品名稱： 高溫蝶閥 產品型號： D373H
公稱通徑： DN50～DN1000 閥座密封： 合金、司太立、不銹鋼
公稱壓力： 1.0Mpa～4.0MPa 連接方式： 對夾式、法蘭式
適用溫度： -20ºC～+150ºC～600ºC 驅動方式： 手動、蝸輪、電動、氣動
閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 水、油、蒸汽、氣體、粉體、液體 生產廠家： 上海承質閥門制造有限公司

產品說明

D373H高溫蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤600℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。

產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

采用標準

設計標準 :GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

技術參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

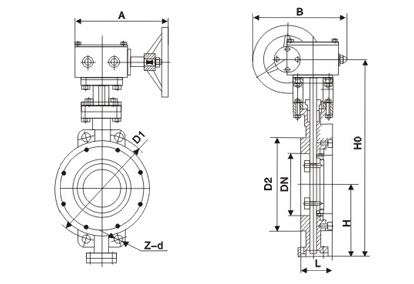

外形結構圖

PN0.6MPa～PN1.0MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值) 連接尺寸(標準值) 重量
(kg)
H H1 A B PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 110 4-14 125 4-18 11
65 2-1/2 46 115 370 180 200 130 4-14 145 4-18 12
80 3 49 120 380 180 200 150 4-18 160 8-18 14
100 4 56 138 420 180 200 170 4-18 180 8-18 16
125 5 64 164 460 180 200 200 8-18 210 8-18 26
150 6 70 175 555 270 280 225 8-18 240 8-22 28
200 8 71 208 605 270 280 280 8-18 295 8-22 44
250 10 76 243 680 270 280 335 12-18 350 12-22 68
300 12 83 283 800 380 420 395 12-22 400 12-22 85
350 14 92 310 835 380 420 445 12-22 460 16-22 121
400 16 102 340 915 450 470 495 16-22 515 16-22 140
450 18 114 380 960 480 490 550 16-22 565 20-26 190
500 20 127 410 1020 480 490 600 20-22 620 20-26 260
600 24 154 470 1225 480 490 705 20-26 725 20-30 380
700 28 165 550 1355 640 660 810 24-26 840 24-30 450
800 32 190 640 1470 640 660 920 24-30 950 24-33 650
900 36 203 710 1545 750 860 1020 24-30 1050 28-33 830
1000 40 216 770 1795 850 900 1120 28-30 1160 28-36 1050
1200 48 254 890 1965 850 900 1340 32-33 1380 32-39 1400

PN1.6MPa～PN2.5MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸(標準值) 重量
(kg)
H H1 A B PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 125 4-14 125 4-18 11
65 2-1/2 46 115 370 180 200 145 4-14 145 8-18 12
80 3 49 120 380 180 200 160 8-18 160 8-18 15
100 4 56 138 420 180 200 180 8-18 190 8-22 17
125 5 64 164 460 180 200 210 8-18 220 8-26 27
150 6 70 175 555 270 280 240 8-22 250 8-26 29
200 8 71 208 605 270 280 295 12-22 310 12-26 45
250 10 76 243 680 270 280 355 12-26 370 12-30 69
300 12 83 283 825 380 420 410 12-26 430 16-30 86
350 14 92 310 900 380 420 470 16-26 490 16-33 122
400 16 102 340 980 450 470 525 16-30 550 16-36 141
450 18 114 380 1030 480 490 585 20-30 600 20-36 191
500 20 127 410 1105 480 490 650 20-33 660 20-36 260
600 24 154 470 1310 480 490 770 20-36 770 20-39 380
700 28 165 550 1435 640 660 840 24-36 875 24-42 450
800 32 190 640 1605 640 660 950 24-39 990 24-48 650
900 36 203 710 1745 750 860 1050 28-39 1090 28-48 830
1000 40 216 770 1885 850 900 1170 28-42 1210 28-56 1050
1200 48 254 890 2105 850 900 1390 32-48 1420 32-56 1400

PN4.0MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸
標準值
H H1 A B PN40MPa
毫米 英寸 L D1 Z-d
50 2 43 112 350 180 200 125 4-14
65 2-1/2 46 115 370 270 280 145 8-18
80 3 49 120 380 270 280 160 8-18
100 4 56 138 420 270 280 190 8-22
125 5 64 164 460 380 420 220 8-26
150 6 70 175 555 380 420 250 8-26
200 8 71 208 605 450 470 320 12-30
250 10 76 243 680 450 470 385 12-33
300 12 83 283 825 450 470 450 16-33
350 14 92 310 900 480 490 510 16-36
400 16 102 340 980 480 490 585 16-39
450 18 114 380 1030 640 660 610 20-39
500 20 127 410 1105 640 660 670 20-42

D373H-16C高溫蝶閥實拍圖

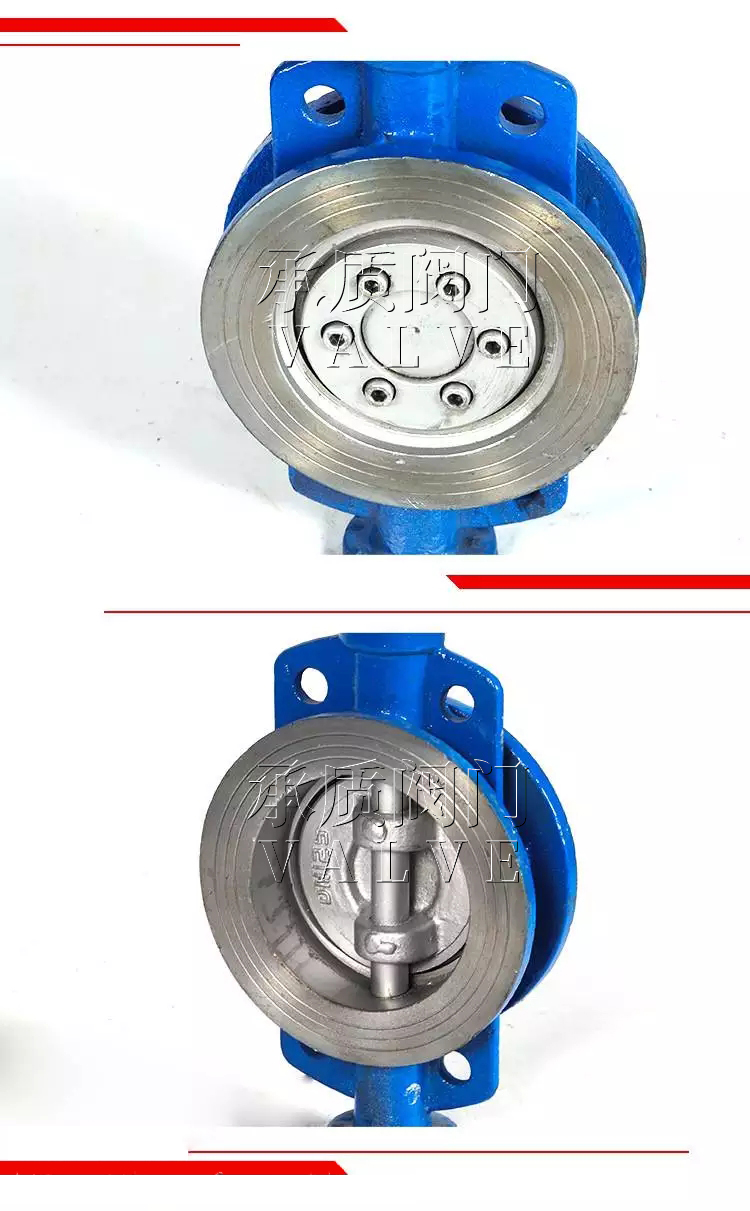

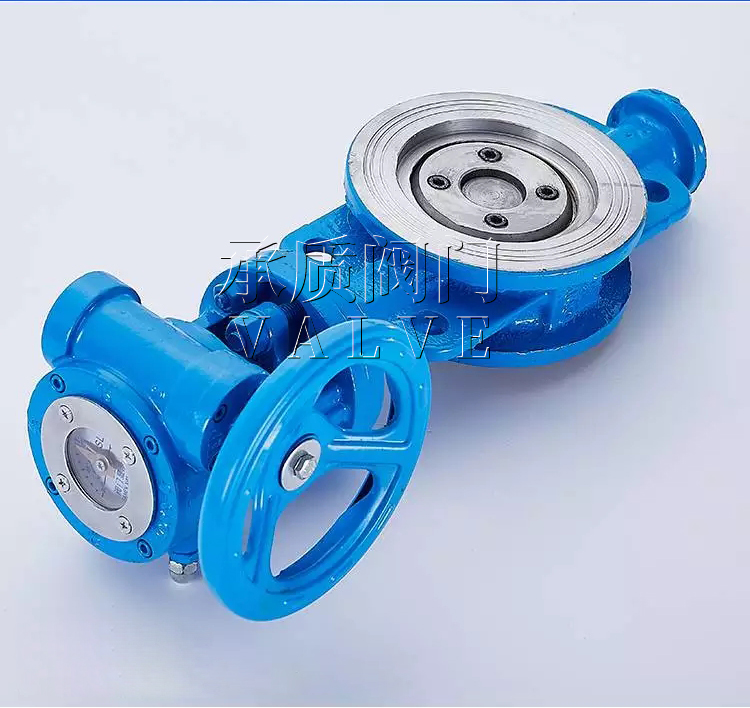

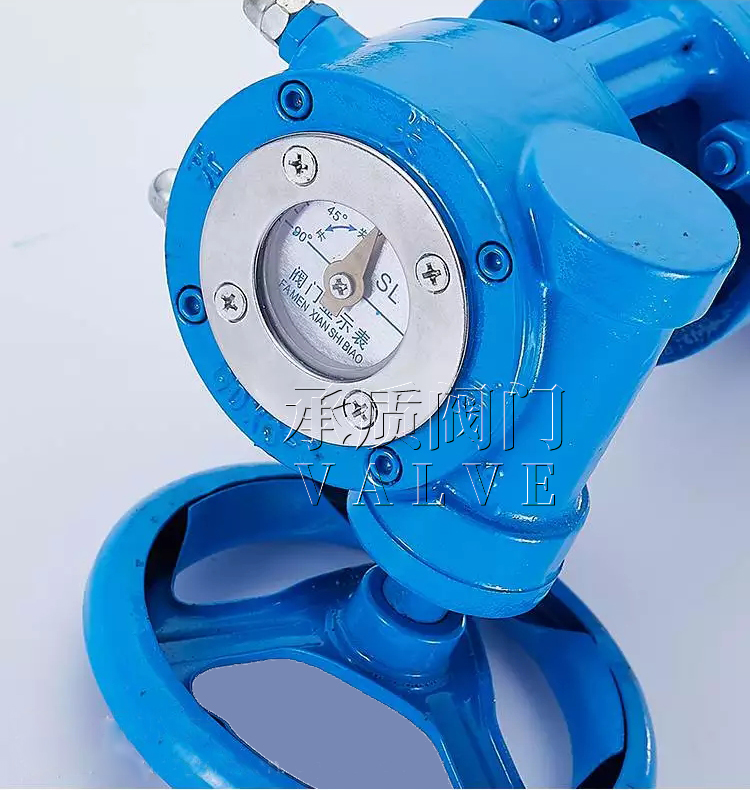

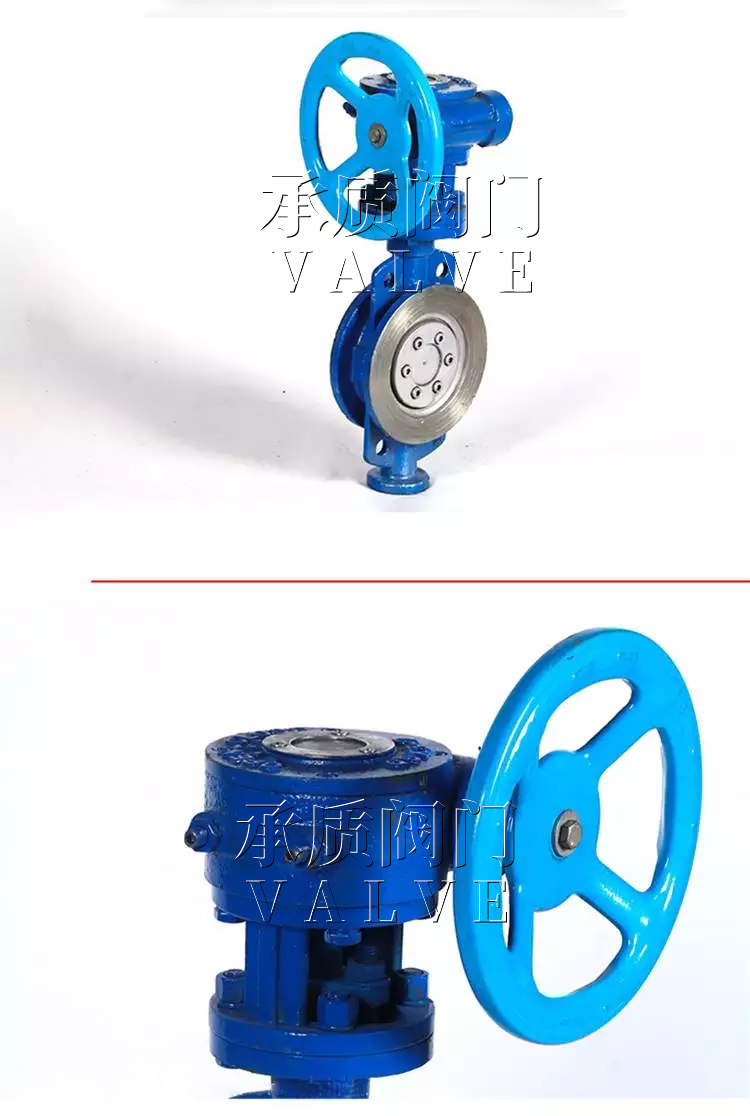

D373H-16C高溫蝶閥2D373H-16C高溫蝶閥3D373H-16C高溫蝶閥6D373H-16C高溫蝶閥5

聲明：【D373H高溫蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的D373H高溫蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
