Z15W-Z45W黃銅閘閥
Z15W/Z45W黃銅閘閥采用金屬銅制作而成，主要用于水利、燃?xì)?、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。
Z15W/Z45W黃銅閘閥采用金屬銅制作而成，主要用于水利、燃?xì)?、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。
| 產品名稱： | 黃銅閘閥 | 產品型號： | Z15W、Z45W |
| 公稱通徑： | DN15～DN150 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～2.5Mpa | 連接方式： | 螺紋、法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動 |
| 閥體材質： | 黃銅 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、腐蝕性液體 | 生產廠家： | 上海承質閥門制有限公司 |
產品說明
Z15W/Z45W黃銅閘閥采用金屬銅制作而成，主要用于水利、燃?xì)?、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。技術規范
公稱壓力：1.6MPa2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、管螺紋符合:ISO228標準

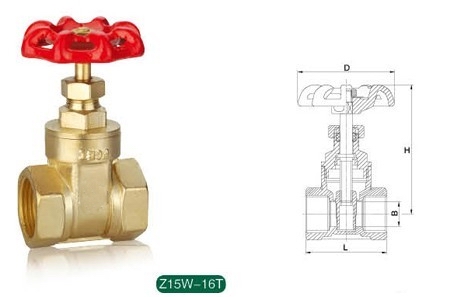

外形結構圖
Z15W-16T外形尺寸（中型）
| DN | SIZE | L | B | H | D |
| 15 | 1/2" | 45 | 14 | 72 | 53 |
| 20 | 3/4" | 48 | 19 | 77 | 53 |
| 25 | 1" | 54.5 | 23 | 86 | 59 |
| 32 | 1-1/4" | 60 | 29 | 100 | 72 |
| 40 | 1-1/2" | 63 | 36 | 113 | 72 |
| 50 | 2" | 69 | 47 | 120 | 78 |
Z15W-16T外形尺寸（重型）
| DN | SIZE | L | B | H | D |
| 15 | 1/2" | 37 | 11.5 | 68.5 | 53 |
| 20 | 3/4" | 42 | 17 | 77 | 53 |
| 25 | 1" | 45.5 | 20.5 | 80 | 59 |
| 32 | 1-1/4" | 52 | 26 | 95 | 65 |
| 40 | 1-1/2" | 56 | 30 | 103 | 72 |
| 50 | 2" | 62 | 40 | 120 | 78 |
技術規范
公稱壓力：1.6MPa2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭標準：GB9113標準

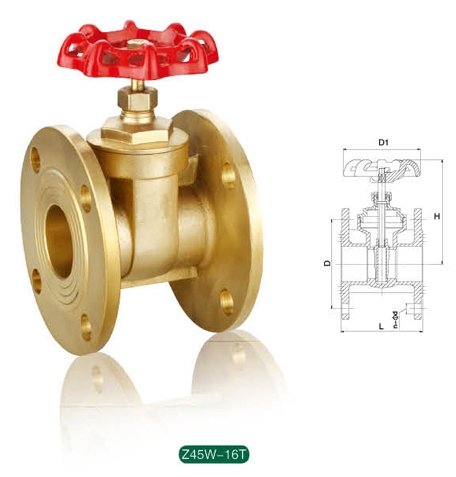

外形結構圖
Z45W-16T外形尺寸
| DN | SIZE | L | H | D | D1 | n-φd |
| 25 | 1" | 105 | 61 | 25 | 85 | 4-φ14 |
| 32 | 1-1/4" | 121 | 67 | 32 | 100 | 4-φ18 |
| 40 | 1-1/2" | 136 | 71.5 | 40 | 110 | 4-φ18 |
| 50 | 2" | 146 | 85.5 | 50 | 125 | 4-φ18 |
| 65 | 2-1/2" | 164 | 94 | 65 | 145 | 8-φ18 |
| 80 | 3" | 182 | 108.5 | 80 | 160 | 8-φ18 |
| 100 | 4" | 212 | 124.5 | 100 | 180 | 8-φ19 |
| 125 | 5" | 311 | 160 | 125 | 210 | 8-φ18 |
| 150 | 6" | 353 | 196 | 150 | 240 | 8-φ22 |
技術規范
公稱壓力：1.6MPa2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭標準：GB9113標準

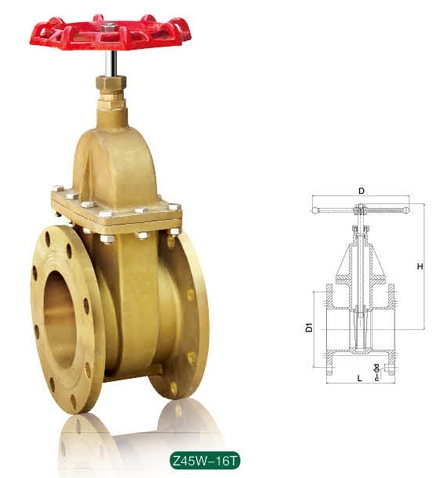

外形結構圖
Z45W-16T外形尺寸
| DN | SIZE | L | H | D | D1 | n-φd |
| 15 | 1/2" | 80 | 80.5 | 65 | 60 | 4-φ14 |
| 20 | 3/4" | 90 | 87.5 | 75 | 60 | 4-φ14 |
| 25 | 1" | 100 | 98.5 | 85 | 60 | 4-φ14 |
| 32 | 1-1/4" | 110 | 120 | 100 | 80 | 4-φ18 |
| 40 | 1-1/2" | 120 | 128 | 110 | 80 | 4-φ18 |
| 50 | 2" | 125 | 137 | 125 | 110 | 4-φ18 |
| 65 | 2-1/2" | 140 | 165 | 140 | 130 | 4-φ18 |
| 80 | 3" | 160 | 198 | 160 | 178 | 8-φ18 |
| 100 | 4" | 180 | 241 | 180 | 200 |
8-φ18 |

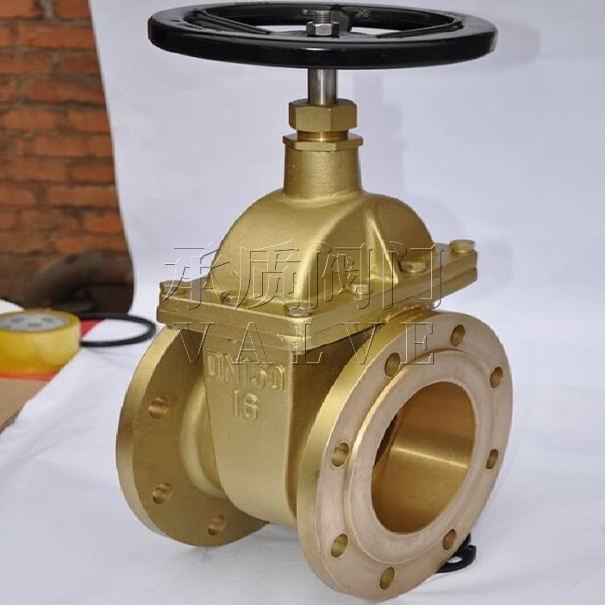

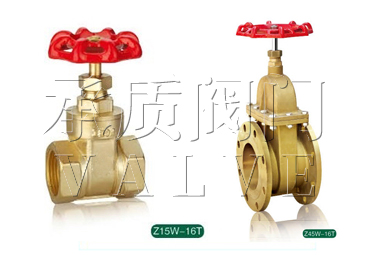

Z15W-Z45W黃銅閘閥實物圖
|
聲明：【Z15W,Z45W黃銅閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Z15W,Z45W黃銅閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
