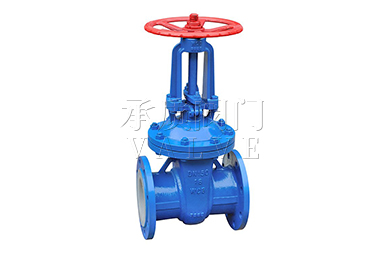

Z41F46防腐蝕襯氟閘閥

產品名稱：防腐蝕襯氟閘閥
產品型號：Z41F46
公稱通徑：DN15～DN300
公稱壓力：1.0Mpa～2.5Mpa
上海承質閥門制造有限公司是生產Z41F46防腐蝕襯氟閘閥廠家，可提供各種閘閥規格型號,圖片,價格,尺寸,圖紙。
產品咨詢熱線：18717746989
Z41F46防腐蝕襯氟閘閥Z41F46防腐蝕襯氟閘閥
Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品名稱： 防腐蝕襯氟閘閥 產品型號： Z41F46
公稱通徑： DN15～DN300 結構形式： 閘板式
公稱壓力： 1.0Mpa～2.5Mpa 連接方式： 法蘭
適用溫度： -20ºC～+150ºC 驅動方式： 手動、傘齒輪、電動、氣動
閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 硫酸、鹽酸、王水、氫氟酸、強腐蝕液體 生產廠家： 上海承質閥門制造有限公司

產品說明

Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品特點

1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

技術規范

設計標準 GB12234
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 手動、電動、氣動

主要零件材料

零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
閥體端蓋閘板 HT250 WCB CF8 CF8M CF3 CF3M
閥桿 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
襯里閥座 PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
填料壓蓋 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） PTFE（F4） PTFE（F4）
活節螺栓 35 1Cr17Ni2 1Cr17Ni2
閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手輪 WCB WCB WCB

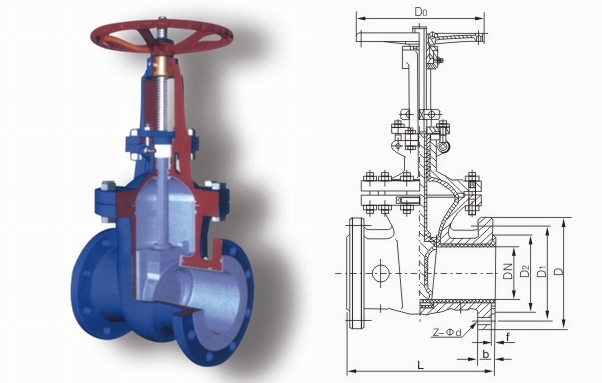

外形結構圖

主要外形尺寸PN1.0MPa

公稱通徑 主要外形鏈接尺寸
DN L D D1 D2 f b z-d
DN inch PN1.0MPa
15 1/2 130 95 65 45 3 16 4-14
20 4/4 150 105 75 55 3 18 4-14
25 1 160 115 85 65 3 18 4-14
32 11/4 180 140 100 75 3 18 4-18
40 11/2 200 150 110 85 3 18 4-18
50 2 250 165 125 100 3 18 4-18
65 21/2 265 185 145 120 3 18 4-18
80 3 280 200 160 135 3 20 8-18
100 4 300 220 180 155 3 20 8-18
125 5 325 250 210 185 4 22 8-18
150 6 350 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 8-22
250 10 450 395 350 320 4 26 12-22

主要外形尺寸PN1.6MPa

公稱通徑 主要外形鏈接尺寸
DN L D D1 D2 f b z-d
DN inch PN1.6MPa
15 1/2 130 95 65 45 3 16 4-14
20 4/4 150 105 75 55 3 18 4-14
25 1 160 115 85 65 3 18 4-14
32 11/4 180 140 100 75 3 18 4-18
40 11/2 200 150 110 85 3 18 4-18
50 2 250 165 125 100 3 18 4-18
65 21/2 265 185 145 120 3 18 4-18
80 3 280 200 160 135 3 20 8-18
100 4 300 220 180 155 3 20 8-18
125 5 325 250 210 185 4 22 8-18
150 6 350 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 12-22
250 10 450 405 355 320 4 26 12-26

主要外形尺寸PN2.5MPa

公稱通徑 主要外形鏈接尺寸
DN L D D1 D2 f b z-d
DN inch PN2.5MPa
15 1/2 130 95 65 45 3 16 4-14
20 4/4 150 105 75 55 3 18 4-14
25 1 160 115 85 65 3 18 4-14
32 11/4 180 140 100 75 3 18 4-18
40 11/2 200 150 110 85 3 18 4-18
50 2 250 165 125 100 3 20 4-18
65 21/2 265 185 145 120 3 22 8-18
80 3 280 200 160 135 3 24 8-18
100 4 300 235 190 155 3 24 8-22
125 5 325 270 220 185 4 26 8-26
150 6 350 300 250 210 4 28 8-26
200 8 400 360 310 275 4 30 12-26
250 10 450 425 370 330 4 32 12-30

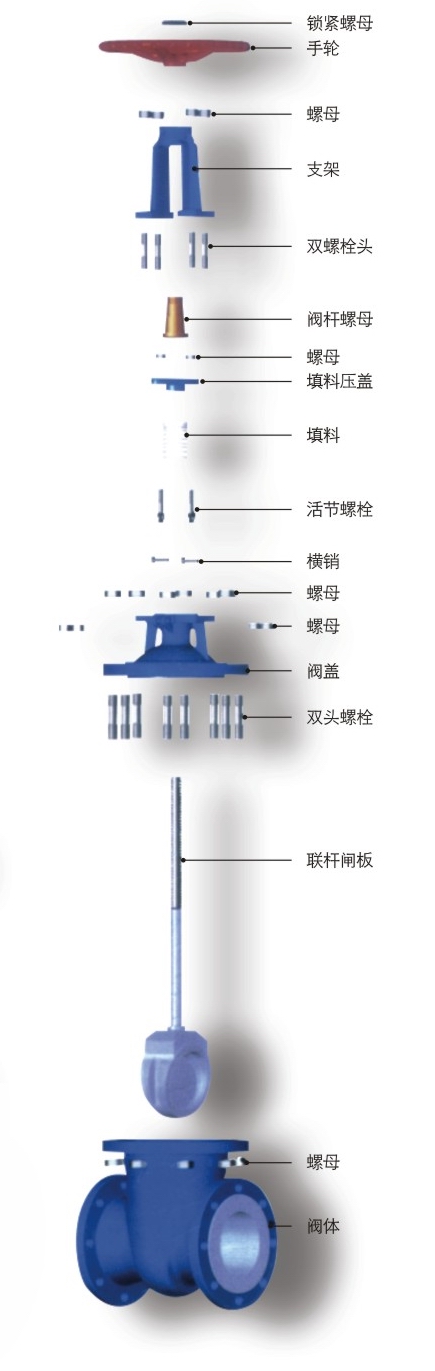

 主體零件示意圖

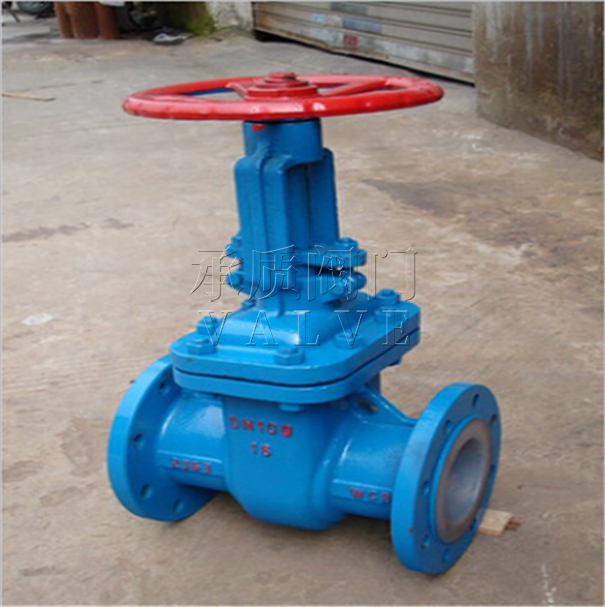

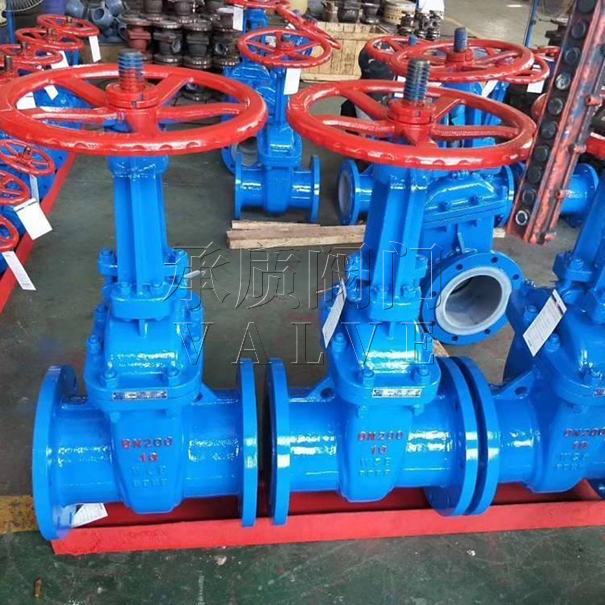

Z41F46防腐蝕襯氟閘閥實物圖

Z41F46防腐蝕襯氟閘閥1Z41F46防腐蝕襯氟閘閥2
